-
Parameters
-
Comments

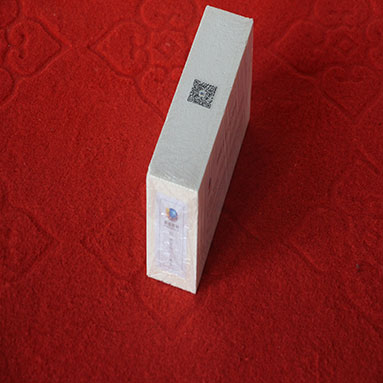

Описание – глиноземистый пустоты шары кирпич
Глиноземистый пустоты шары кирпич изготовлен из глинозёмистого полого шара в качестве основного сырья, высокоэффективного порошка в качестве добавки, органического материала в качестве временного связующего, обожженный при высокой температуре.
Глиноземистый пустоты шары кирпич содержат большое количество закрытых пор, обладают легким весом, хорошим теплоизоляционным свойством, небольшей усадкой отдачи, отличная термостойкость и т. д.
Глиноземистый пустоты шары кирпич могут значительно повысить тепловую эффективность использования печей, сократить производственный цикл, уменьшить вес печи, чтобы добиться экономии энергии. кирпичи могут быть непосредственным контактом с пламенем.
Область – глиноземистый пустоты шары кирпич
широко используется высокотемпературной, сверхвысокой температурной печи, например, в печи газификации, в реакционной печи, в индукционной электропечи.
Технические – глиноземистый пустоты шары кирпич
| Индекс | Глиноземистый пустоты шары кирпич | |||
| Типы | – | 85# | 90# | 99# |
| Самая высокая температура обслуживания | ℃ | 1680 | 1700 | 1800 |
| Al2O3 | % | ≥85 | ≥90 | ≥99 |
| SiO2 | % | ≤15 | ≤8 | ≤0.2 |
| Fe2O3 | % | ≤0.2 | ≤0.2 | ≤0.2 |
| Объемная плотность | g/cm3 | 1.4-1.7 | 1.4-1.7 | 1.4-1.7 |
| Холодная прочность на раздавливание | MPa | ≥12 | ≥10 | ≥9 |
| Первоначальная погрешность при нагрузке (0,1 МПа, 0,6%) | ℃ | ≥1650 | ≥1760 | ≥1760 |
| Повторный нагрев линейной скорости изменения (1600 ℃ * 3 часа) | % | ±0.3 | ±0.3 | ±0.3 |
| Коэффициент теплового расширения (комнатная температура -1300 ℃) | ~7.8 | ~8.0 | ~8.6 | |
| Thermal Conductivity (Average temperature 800℃ ) | w/(m*k) | ≤0.8 | ≤1.3 | ≤1.5 |
