Декоративный кирпич, также известный как шахматный кирпич, — это огнеупорный кирпич, используемый при строительстве шахматных конструкций для регенераторов. Он служит промежуточной средой для теплообмена (накопления и выделения тепла) между высокотемпературным отходящим газом и предварительно нагретым газом в регенераторе. К шахматному кирпичу предъявляются определенные требования по устойчивости к эрозии и термическим ударам. В качестве материалов для шахматного кирпича обычно используются огнеупорные кирпичи, высокоглиноземистые кирпичи, магнезиальные кирпичи, форстеритовые кирпичи, хромомагнезиальные кирпичи и циркониево-корундовые кирпичи. Для улучшения характеристик шахматной конструкции в зависимости от ее высоты могут использоваться различные материалы. Применяются как стандартные, так и специально изготовленные кирпичи.

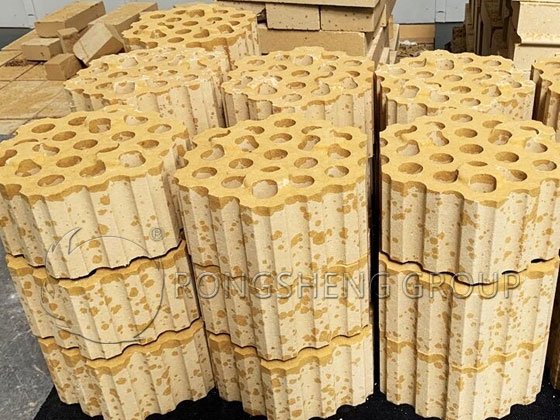

Регенераторы стеклодувных печей с решетчатыми блоками
Принцип работы регенератора стеклодувной печи следующий: Когда высокотемпературные отходящие газы из печи поступают в регенератор сверху вниз через небольшое отверстие печи и воздухо-газовые каналы, они нагревают решетчатые блоки, постепенно повышая их температуру и накапливая тепло. После включения огня воздух и газ для горения поступают в регенератор снизу вверх через нижний дымоход, предварительно нагревая воздух и газ за счет тепла, накопленного в решетчатых блоках. Температура решетчатых блоков постепенно снижается, обеспечивая рекуперацию отработанного тепла и достаточную температуру пламени для удовлетворения требований плавки стекла.
Существуют различные конструктивные формы регенераторов стеклодувных печей, которые можно классифицировать по типу соединения регенераторов следующим образом:
(1) Соединенная конструкция.
Воздушный регенератор под небольшой печью с одной стороны плавильной печи представляет собой соединенную камеру, а газовый регенератор также является соединенной камерой. Этот тип больше не используется, поскольку неравномерное распределение воздушного потока легко приводит к локальному перегреву, вызывая быстрое прогорание решетчатых кирпичей.
(2) Раздельная конструкция.
Регенератор с одной стороны печи разделен на несколько независимых, не связанных между собой камер каждой небольшой печью. Распределение газа регулируется заслонками на каждом ответвлении дымохода, и каждая камера соединена как с газовым, так и с воздушным ответвлениями дымохода. К преимуществам такой конструкции относятся удобное регулирование распределения газа и хорошие условия поддержания температуры, но перегородки занимают значительное пространство, уменьшая эффективный объем решетки. Тем не менее, это один из наиболее распространенных методов.
(3) Полуразделенная конструкция.
Полуразделенная конструкция подразумевает разделение дымохода под решетками печи регенератора на отдельные небольшие печи без разделения самого регенератора. Регулирующие заслонки распределения газа остаются на ответвлениях дымохода.
(4) Двухпечная разделенная конструкция.
В этой конструкции две небольшие печи используют один регенератор или разделены на один регенератор, а ответвления дымовых газов разделены в соответствии с каждой небольшой печью для облегчения регулирования распределения газа для каждой печи. Эта конструкция находится между разделенными и частично разделенными типами. Благодаря своей структурной стабильности, простоте эксплуатации и высокой эффективности преобразования тепла, эта конструкция в настоящее время используется большинством производителей.
(5) Двухсекционная конструкция.
Эта конструкция разделяет один регенератор на два регенератора, разделенных перегородкой и соединенных вертикальным каналом. По сути, она разделяет регенератор на высокотемпературную и низкотемпературную зоны. Эта конструкция в основном используется для предотвращения коррозии рифленых кирпичей в результате газожидкостно-твердофазного превращения сульфата натрия, обеспечивая, чтобы это превращение происходило внутри соединительного канала регенератора, тем самым продлевая срок службы рифленых кирпичей. Однако этот тип конструкции регенератора сложен и используется редко.

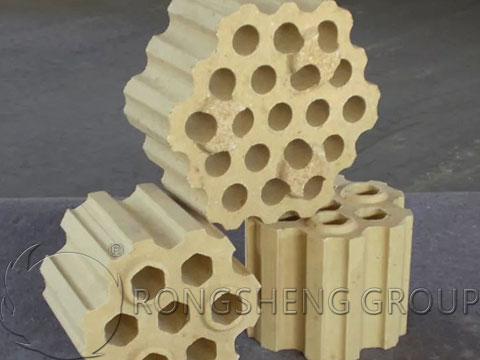

Решетчатые кирпичи и регенераторные шары для регенераторной камеры доменной печи
Функция огнеупорных материалов в доменных печах заключается в обеспечении теплоизоляции и выдерживании высоких температурных нагрузок. Поэтому материал и толщина футеровки каждой части печи должны определяться исходя из температуры, нагрузки и требований к теплоизоляции кладки, а также физико-химического воздействия дымовых газов на кладку.
Наиболее важными требованиями к решетчатым кирпичам в высокотемпературной зоне регенераторной камеры являются хорошая высокотемпературная объемная стабильность, стойкость к эрозии и ползучести. Кремнеземные кирпичи обладают этими характеристиками и являются недорогими, поэтому они широко используются в высокотемпературных доменных печах как внутри страны, так и за рубежом. Исходя из специфических условий в Китае, когда расчетная температура верхней части доменной печи составляет не менее 1400 °C, и при условии хорошего сгорания доменного топлива и высоких эксплуатационных стандартов, кремнеземные кирпичи должны быть предпочтительным огнеупорным материалом для высокотемпературной зоны доменной печи. Одновременно с этим необходимо контролировать содержание остаточного кварца в кремнеземных кирпичах, сводя его к минимуму – не более 2%. При использовании кремнеземных кирпичей в доменных печах крайне важно тщательно определить нижний предел допустимого содержания кремнеземных кирпичей и установить надежные устройства контроля температуры, чтобы минимальная рабочая температура кремнеземных кирпичей не опускалась ниже 800 °C во время производственных операций (включая остановки). Когда расчетная температура верхней части доменной печи не превышает 1400 °C, использование низкоползучих, высокоплотных высокоглиноземистых огнеупорных материалов больше подходит для реальных условий нашей страны и позволяет в полной мере использовать богатые бокситовые ресурсы. В настоящее время сопротивление ползучести высокоглиноземистых огнеупорных материалов за рубежом достигло превосходного уровня. Например, кирпичи высокой плотности из Холговена (Нидерланды) имеют скорость ползучести не более 0,2% при температуре 1350 °C, давлении 0,2 МПа и времени 50 ч. Кирпичи AC-8M из Синагавы (Япония) имеют скорость ползучести не более 0,2% при тех же условиях. В настоящее время скорость ползучести высокоглиноземистых огнеупорных материалов в нашей стране составляет не более 1% при тех же условиях, что все еще значительно ниже мирового уровня. В то же время, учитывая текущее состояние производства низкоползучего высокоглиноземистого кирпича в нашей стране, крайне важно контролировать примеси, особенно содержание щелочных и щелочноземельных металлов, и строго оценивать индекс ползучести кирпичей.
Для рифленых кирпичей в средней и нижней частях регенератора обычно используются высокоглиноземистые и глиноземистые огнеупорные материалы. С увеличением высоты регенератора в больших доменных печах возрастает и давление, оказываемое верхними рифлеными кирпичами на нижние огнеупорные материалы. Кроме того, согласно зарубежным исследованиям повреждений рифленого кирпича в крупных высокотемпературных доменных печах, растрескивание и разрушение нижнего рифленого кирпича из-за периодических колебаний температуры постоянно увеличиваются. Поэтому, помимо дальнейшего контроля характеристик ползучести нижнего глиняного кирпича, предъявляются более высокие требования к прочности на сжатие при комнатной температуре и термостойкости (устойчивости к быстрому нагреву и охлаждению).
В регенераторе сферических доменных печей вместо рифленого кирпича используются огнеупорные шарики. Сферические доменные печи, использующие огнеупорные шарики вместо рифленого кирпича, применяются в небольших доменных печах. Огнеупорные шарики обладают превосходными тепловыми свойствами, включая большую площадь тепловой поверхности, высокую теплоемкость, большую площадь теплообмена и высокую температуру дутья. Высокоглиноземистые огнеупорные материалы обычно используются в высокотемпературных зонах, в то время как в низкотемпературных зонах предпочтительны огнеупорные материалы на основе глины.
